阀门型号：FBD641WF（H）-2.5C/P/R
产品概述
本系列四连杆双偏心蝶阀采用优质材质焊接，其结构新颖采用双维偏心原理设计，阀座采用软硬密封兼容的结构，工艺先进，加工精湛。 流道配有优质材质挡圈加高温氟胶，多连杆压盖式，阀门关闭后， 通过连动杆顶压阀板，实现阀门的有效密封，从而达到零泄漏的目的，全金属高温弹性密封的话泄露等级可以达到V级。
产品特点
1、 连杆部分结构简单设计上减少传递从而减少故障率。
2、 上下轴加轴承，减轻扭矩，确保同心度。
3、 高温氟胶耐温250°C。耐磨、抗老化、稳定性能好、使用寿命长，可更换密封面。
4、高温金属最高耐温850℃，用多层全金属弹性密封。
产品用途：
主要应用于RTO、VOC工业废气治理行业、家具厂、涂装厂、油漆厂、烟草、软包装、化工、煤化工、焦化、新材料、橡胶、电子、 医药、垃圾焚烧系统上，作为废气，烟气密闭切断作用。
产品性能
公称通径(mm) | DN300-DN2500 |
公称压力(PN) | PN2.5 PN6 |
试验压力(MPA) | 阀体强度=PNx1.5 密封:气压：0.2mpa 密封等级:V、VI |
适用温度 | -29~250℃ -29~850℃ |
适用介质 | 空气、烟气、煤气、废气 |
阀体 | Q235B、Q345B、CF8、CF8M、2205、2507、310SS |
蝶板 | Q235B、Q345B、CF8、CF8M、2205、2507、310SS |
阀轴 | 2cr13、17-4PH、XM-19、SUS304、SUS316L、2205、等 |
密封面 | 硅胶、氟橡胶、三元乙丙、聚四氟乙烯、等 |
填料 | 柔性石墨、低逸散组合填料、聚四氟乙烯、陶瓷棉等 |
支架压盖 | 碳钢、不锈钢 |
控制方式 | 蜗轮蜗杆、气动、电动、液动、电液联动等 |
电压 | DC12、DC24、AC220、AC380、AC415、AC660 |

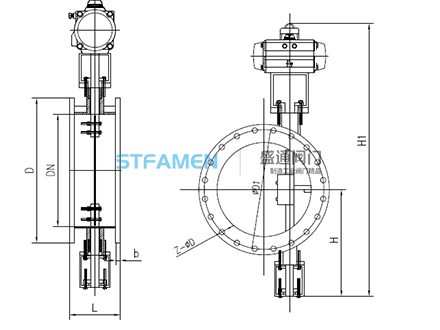

口径DN | 法兰外径 | 中心距 | 长度 | 厚度 | 孔数 Z | 孔径 D | FBD941WF-2.5C | FBD641WF-2.5C | FBD341WF-2.5C | |||||
D | D1 | L | b | H≈ | H1≈ | 电 动 | H≈ | H1≈ | 气 动 | H≈ | H1≈ | |||
300 | 435 | 395 | 200 | 20 | 12 | 23 | 415 | 565 | STJ-20 | 415 | 740 | SAT-125 | 415 | 810 |
350 | 485 | 445 | 20 | 12 | 23 | 440 | 590 | STJ-20 | 440 | 765 | SAT-125 | 440 | 820 | |
400 | 535 | 495 | 22 | 16 | 23 | 465 | 615 | STJ-20 | 465 | 805 | SAT-140 | 465 | 535 | |
450 | 590 | 550 | 22 | 16 | 23 | 495 | 645 | STJ-40 | 495 | 835 | SAT-140 | 495 | 565 | |
500 | 640 | 600 | 300 | 22 | 16 | 23 | 520 | 670 | STJ-40 | 520 | 865 | SAT-140 | 520 | 610 |
600 | 755 | 705 | 22 | 20 | 25 | 580 | 730 | STJ-60 | 580 | 945 | SAT-160 | 580 | 670 | |
700 | 860 | 810 | 24 | 21 | 25 | 630 | 780 | STJ-60 | 630 | 995 | SAT-160 | 630 | 730 | |
800 | 975 | 920 | 24 | 24 | 30 | 685 | 875 | STJ-100 | 685 | 1050 | SAT-160 | 685 | 785 | |
900 | 1075 | 1020 | 26 | 24 | 30 | 735 | 915 | STJ-100 | 735 | 1145 | SAT-190 | 735 | 835 | |
1000 | 1175 | 1120 | 350 | 28 | 28 | 30 | 785 | 965 | STJ-200 | 785 | 1195 | SAT-190 | 785 | 915 |
1200 | 1375 | 1520 | 28 | 32 | 30 | 935 | 1120 | STJ-200 | 935 | 1370 | SAT-210 | 935 | 1065 | |
1400 | 1575 | 1520 | 30 | 36 | 30 | 1035 | 1480 | STZ-20 | 1035 | 1530 | SAW-20 | 1035 | 1660 | |
1600 | 1790 | 1730 | 400 | 30 | 40 | 30 | 1195 | 1645 | STZ-20 | 1195 | 1690 | SAW-25 | 1195 | 1395 |
1800 | 1990 | 1930 | 32 | 44 | 30 | 1295 | 1845 | STZ-30 | 1295 | 1790 | SAW-25 | 1295 | 1495 | |
2000 | 2190 | 2130 | 32 | 48 | 30 | 1395 | 1945 | STZ-45 | 1395 | 1890 | SAW-25 | 1395 | 1595 | |
备注：
1、阀门尺寸可以按照客户要求订制。
2、执行器附件需在合同注明（控制箱、定位器、电磁阀、过滤器、回信器、防雨罩等）
