大口径圆形百叶调节阀

大口径圆形百叶调节阀

  • 特点: 1、采用独特的结构设计,用钢板焊接加工而成,是一种机构简单、重量轻、外形美观、流畅阻力系数小,流通能力大。 2、多板多轴承后座式结构,阀杆与阀体之间不会因温度影响使阀轴抱死现象。 3、 高温烟道阀配备高支架散热功能,减少阀杆导热上去传导到执行器上,有效降低温度适执行器在合理温度下正常工作。 4、产品经过三维动态模拟、配合钣金激光切割机精准切割下料,阀体焊接自动变位机焊接、蝶板内腔采用手持激光焊接技术、用先进的工艺技术和设备制作出完美的产品。
立即咨询
全国热线400-1111-665

详情介绍

一、性能规范用途



     百叶阀主要由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成,接受调节


或变送的单元信号,自动地控制阀门开度而完成调节任务。应用于建材、冶金、矿山、电力


等工业部门自动调节或控制管路中的介质流量。百叶阀与电动执行机构配套使用,具有启闭


力矩小、动作灵敏、流通大、口径大、重量轻等优点。百叶阀应用于冶金、建材、电力、石


化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中,能对粉尘、气体、进行处电动或手动调节和切断。


    特点:

1、采用独特的结构设计,用钢板焊接加工而成,是一种机构简单、重量轻、外形


美观、流畅阻力系数小,流通能力大。


2、多板多轴承后座式结构,阀杆与阀体之间不会因温度影响使阀轴抱死现象。


3、 高温烟道阀配备高支架散热功能,减少阀杆导热上去传导到执行器上,有效降


低温度适执行器在合理温度下正常工作。


4、产品经过三维动态模拟、配合钣金激光切割机精准切割下料,阀体焊接自动变


位机焊接、蝶板内腔采用手持激光焊接技术、用先进的工艺技术和设备制作出完美的产品。


主要性能规范:


公称直接:DN(mm)     300~4000


公称压力:PN(MPA)    0.01~0.6


适用温度:t(℃)  -25℃~1300℃


适用介质:空气、烟气、废气、腐蚀性气体、含尘气体等


介质流向:任意方式均可、特定方式


泄漏率:普通型3%,低泄露1%



驱动方式:手柄、蜗轮蜗杆、电动、气动、电液联动、电磁式、链条式


设计标准:GB/T12238-2008、JB/T8692-1998、D-LD2000


法兰标准:JB/T81-94、GB/T9119-2010、HG/T20592-09、非标订制


结构长度:GB/T1221-2005


试验标准:GB/T13927-2008、JB/T9092-99(针对0泄露阀)


主要零件材料:

阀体:Q235、Q345、SUS304、SUS321、SUS316L、2205、2507、310SS

蝶板:  Q235、Q345、SUS304、SUS321、SUS316L、2205、2507、310SS

阀轴:45#、2CR13、SUS304、SUS316L、17-4PH、XM-19、2205、2507、310SS

特材高温材质:INCOENL600、601、625  GH3030、3039、2747、5188、RA330、800HT等系列特材。

填料:EPDM、PTFE、高温柔性石墨、低益散组合填料

密封面:硅胶、氟橡胶、陶瓷纤维

轴承:UCFU系列、NKS系列、UCP系列、哈轴推力球轴承系列

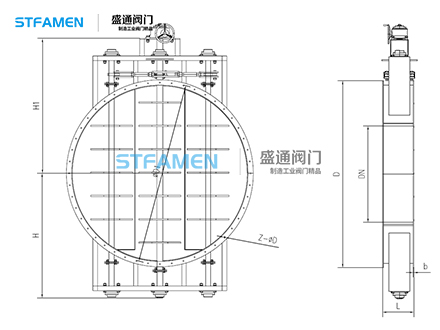

圆形百叶阀尺寸尺寸:


DN

L

D

D1

b

Z-D

叶片数量

300

    170

435

395


8

12-23

2-3

350

485

445

12-23

2-3

400


190

535

495

16-23

2-3

450

590

550


    10

16-23

2-3

500

640

600

20-23

2-3

550

690

650

20-23

2-3

600


210

705

705



12

20-25

3

700

860

810

24-25

3

800

975

920

24-30

3

900



250

1075

1020

24-30

3

1000

1175

1120

28-30

3

1100

1275

1220



14

28-30

3

1200

1375

1320

32-30

3

1300

1475

1420

32-30

3

1400


300

1575

1520

36-30

3

1500

1690

1630

36-30

3

1600

1785

1730



16

40-30

3

1700


350

1890

1830

40-30

3

1800

1985

1930

44-30

3

1900

2090

2030

44-30

3

2000

2185

2130

48-30

3

2100





   400

2285

2240





18

48-30

5

2200

2405

2340

52-33

5

2300

2505

2440

52-33

5

2400

2605

2540

56-33

5

2500

2705

2640

56-33

5

2600

2805

2740

60-36

5

2700

2905

2840

60-36

5

2800

3030

2960

64-39

5

2900

3130

3060

64-39

5

3000

3230

3160

64-39

5


备注:叶片的数量与阀门连接尺寸为参考图,可根据客户提供的尺寸制作。
