电动精小型硬密封蝶阀

电动精小型硬密封蝶阀

  • 1、结构独特、型小轻便、撰作灵活、省力、方便:2、密封可靠,可满足各级标准;3、流量特性好,且具有调节功能;4、来用偏心原理,使密封面近似零磨损,延长了阀门使用寿命;5、应用范围广,可用于水、蒸气、油品、空气、煤气等介质;6、适用不同温度及6.4MPa以下的压力等级、耐腐蚀等各种工况之管线。
立即咨询
全国热线400-1111-665

详情介绍

一:用途及特点

硬密封蝶阀系列产品,是我公司新开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀)和AP1609-2004(双法兰、凸耳和对夹蝶阀)GB/T13927-92(通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用二维或三维偏心原理设计,弹性密封和硬软多层次密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力、书能之功能。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可能性。其主要性能特点是:

1、结构独特、型小轻便、撰作灵活、省力、方便:

2、密封可靠,可满足各级标准;

3、流量特性好,且具有调节功能;

4、来用偏心原理,使密封面近似零磨损,延长了阀门使用寿命;

5、应用范围广,可用于水、蒸气、油品、空气、煤气等介质;

6、适用不同温度及6.4MPa以下的压力等级、耐腐蚀等各种工况之管线。



二:用途:


本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体最佳装置。


三:主要性能参数及采用标准


        设计标准

JB/T8529-97

       法兰连接尺寸

GB/T9113-2010 JB/T79.1-94 HG/T20592-09

        结构长度

GB/12221-2005

        压力试验

GB/T13927-2008 JB/T9092-09

        公称通径

DN50~DN2600

公称压力PNMPa

0.6

1.0

1.6

2.5

密封试验(MPa

0.66

1.1

1.76

2.75

强度试验(MPa

0.9

1.5

2.4

3.75

气密试验

             0.5~0.7MPA

适用温度

碳钢:-29℃425℃ 不锈钢:-40℃850℃

适用介质

水、蒸汽、油品、空气、天然气、油品及弱腐蚀性流体

          驱动方式

手柄、蜗轮传动、电动、气动、液动电液动

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢17-4PH、XM-19

阀座

堆焊D507、不锈钢、合金钢

密封圈

不锈钢圈+柔性石墨

填料

柔性石墨

轴承()

复合套、304淡化、不锈钢、合金钢

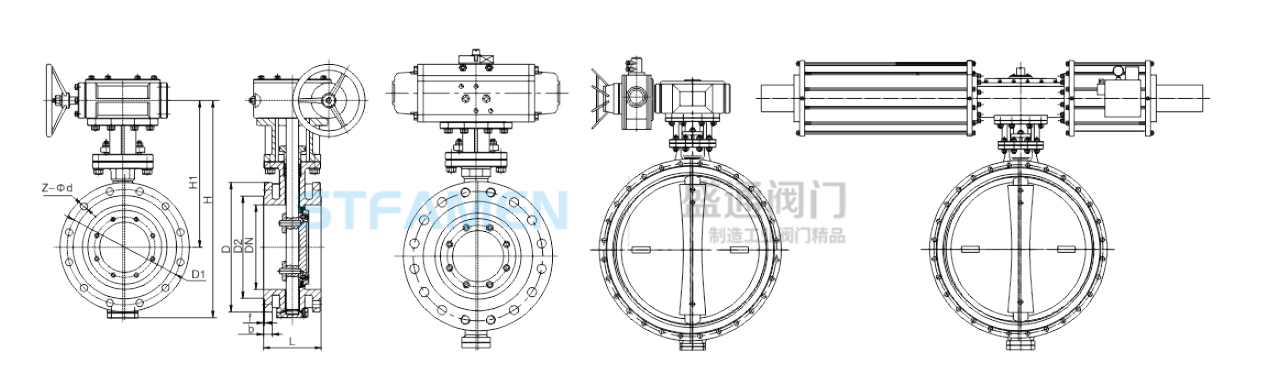

四:连接尺寸



DN

结构长度 (标准值)

外形尺寸(参考值)

连接尺寸(标准值)

L

H

D343H

PN0.25MPa

PN0.6MPa

PN1.0MPa

毫米

英寸

H1

A1

B1

D

D1

Z-d

D

D1

Z-d

D

D1

Z-d

40

1 1/2

106

140

107

330

180

200

130

100

4-14

130

100

4-14

150

110

4-18

50

2

108

150

112

350

180

200

140

110

4-14

140

110

4-14

165

125

4-18

65

2 1/2

112

170

115

370

180

200

160

130

4-14

160

130

4-14

185

145

4-18

80

3

114

180

120

380

180

200

190

150

4-18

190

150

4-18

200

160

8-18

100

4

127

190

138

420

180

200

210

170

4-18

210

170

4-18

220

180

8-18

125

5

140

200

164

460

180

200

240

200

8-18

240

200

8-18

250

210

8-18

150

6

140

210

175

555

270

280

265

225

8-18

265

225

8-18

285

240

8-22

200

8

152

230

200

760

400

425

320

280

8-18

320

280

8-18

340

295

8-22

250

10

165

250

243

830

400

425

375

335

12-18

375

335

12-18

395

350

12-22

300

12

178

270

250

895

450

560

440

395

12-22

440

395

12-22

445

400

12-22

350

14

190

290

280

950

450

560

490

445

12-22

490

445

12-22

505

460

16-22

400

16

216

310

305

1190

535

580

540

495

16-22

540

495

16-22

565

515

16-26

450

18

222

330

350

1255

535

580

595

550

16-22

595

550

16-22

615

565

20-26

500

20

229

350

380

1305

535

580

645

600

20-22

645

600

20-22

670

620

20-26

600

24

267

390

445

1340

570

660

755

705

20-26

755

705

20-26

780

725

20-30

700

28

292

430

480

1520

750

550

860

810

24-26

860

810

24-26

895

840

24-30

800

32

318

470

530

1710

750

550

975

920

24-30

975

920

24-30

1015

950

24-33

900

36

330

510

580

1810

750

550

1075

1020

24-30

1075

1020

24-30

1115

1050

28-33

1000

40

410

550

650

1960

900

750

1175

1120

28-30

1175

1120

28-30

1230

1160

28-36

1200

48

470

630

760

2250

1000

925

1375

1320

32-30

1405

1340

32-33

1455

1380

32-39

1400

56

530

710

850

2435

1000

925

1575

1520

36-30

1630

1560

36-36

1675

1590

36-42

1600

64

600

790

1030

2780

1000

925

1790

1730

40-30

1830

1760

40-36

1915

1820

40-48

1800

72

670

870

1230

3020

1100

980

1990

1930

44-30

2045

1970

44-39

2115

2020

44-48

2000

80

760

950

1350

3270

1100

980

2190

2130

48-30

2265

2180

48-42

2325

2230

48-48



DN

结构长度 (标准值 )

外形尺寸(参考值)

连接尺寸(标准值)

H

D343H

PN1.6MPa

PN2.5MPa

L

毫米

英寸

H1

A1

B1

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

165

125

4-18

165

125

4-18

65

2 1/2

112

170

115

370

180

200

185

145

4-18

185

145

8-18

80

3

114

180

120

380

180

200

200

160

8-18

200

160

8-18

100

4

127

190

138

420

180

200

220

180

8-18

235

190

8-22

125

5

140

200

164

460

180

200

250

210

8-18

270

220

8-26

150

6

140

210

175

555

270

280

285

240

8-22

300

250

8-26

200

8

152

230

200

760

400

425

340

295

12-22

360

 310

12-26

250

10

165

250

243

830

400

425

405

355

12-26

425

 370

12-30

300

12

178

270

250

895

450

560

460

410

12-26

485

430

16-30

350

14

190

290

280

950

450

560

520

470

16-26

555

490

16-33

400

16

216

310

305

1190

535

580

580

525

16-30

620

550

16-36

450

18

222

330

350

1255

535

580

640

585

20-30

670

 600

20-36

500

20

229

350

380

1305

535

580

715

650

20-33

730

 660

20-36

600

24

267

390

445

1340

570

660

840

770

20-36

845

770

20-39

700

28

292

430

480

1520

750

550

910

840

24-36

960

 875

24-42

800

32

318

470

530

1710

750

550

1025

950

24-39

1085

 990

24-48

900

36

330

510

580

1810

750

550

1125

1050

28-39

1185

1090

28-48

1000

40

410

550

650

1960

900

750

1255

1170

28-42

1320

1210

28-56

1200

48

470

630

760

2250

1000

925

1485

1390

32-48

1530

1420

32-56

1400

56

530

710

850

2435

1000

925

1685

1590

36-48

1755

1640

36-62

1600

64

600

790

1030

2780

1000

925

1930

1820

40-56

1975

1860

40-62

1800

72

670

870

1230

3020

1100

980

2130

2020

44-56

2195

2070

44-70

2000

80

760

950

1350

3270

1100

980

2345

2230

48-62

2425

2300

48-70



DN

结构长度 (标准值 )

外形尺寸(参考值)

连接尺寸(标准值)

H

D343H

PN4.0MPa

L

毫米

英寸

H1

A1

B1

D

D1

Z-d

50

2

108

150

112

350

180

200

165

125

4-18

65

2 1/2

112

170

115

370

180

200

185

145

8-18

80

3

114

180

120

380

180

200

200

160

8-18

100

4

127

190

138

420

180

200

235

190

8-22

125

5

140

200

164

460

180

200

270

220

8-26

150

6

140

210

175

555

270

280

300

250

8-26

200

8

152

230

200

760

400

425

375

320

12-30

250

10

165

250

243

830

400

425

450

385

12-33

300

12

178

270

250

895

450

560

515

450

16-33

350

14

190

290

280

950

450

560

580

510

16-36

400

16

216

310

305

1190

535

580

660

585

16-39

450

18

222

330

350

1255

535

580

685

610

20-39

500

20

229

350

380

1305

535

580

777

670

20-42
