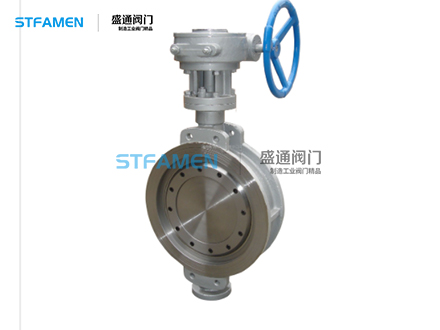

不锈钢三偏心蝶阀

1、用途：不锈钢蝶阀采用三偏心多层次金属硬密封结构，被广泛用于介质温度≤850℃的冶金、电力、石油化工、高温行业、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，密封可做：PTFE、橡胶、不锈钢+XB450、不锈钢+石墨密封，具有良好的耐腐

全国热线400-1111-665

详情介绍


1、用途：

不锈钢蝶阀采用三偏心多层次金属硬密封结构，被广泛用于介质温度≤850℃的冶金、电力、石油化工、高温行业、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，密封可做：PTFE、橡胶、不锈钢+XB450、不锈钢+石墨密封，具有良好的耐腐蚀性，耐高温性等、使用寿命长、结构简单。

1、结构独特、型小轻便、撰作灵活、省力、方便:

2、密封可靠，可满足各级标准;

3、流量特性好，且具有调节功能;

4、来用偏心原理，使密封面近似零磨损，延长了阀门使用寿命;

5、应用范围广，可用于水、蒸气、油品、空气、煤气等介质;

6、耐高温可在850°高温环境下正常运行。

二:用途：

本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体最佳装置。

三：主要性能参数及采用标准

设计标准	JB/T8529-97
法兰连接尺寸	GB/T9113-2010 JB/T79.1-94 HG/T20592-09
结构长度	GB/12221-2005
压力试验	GB/T13927-2008 JB/T9092-09
公称通径	DN50~DN2600
公称压力PN（MPa）	0.6	1.0	1.6	2.5
密封试验（MPa）	0.66	1.1	1.76	2.75
强度试验（MPa）	0.9	1.5	2.4	3.75
气密试验	0.5~0.7MPA
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～850℃
适用介质	水、蒸汽、油品、空气、天然气、油品及弱腐蚀性流体
驱动方式	手柄、蜗轮传动、电动、气动、液动、电液动

零件名称	材料
阀体	CF8、CF3、CF3M、CF8M、2205、2507、310SS
蝶板	CF8、CF3、CF3M、CF8M、2205、2507、310SS
阀轴	304、316、XM-19、2205、2507、310SS
阀座	堆焊：STL 本体
密封圈	PTFE、不锈钢+石墨
填料	柔性石墨
轴承(套)	304淡化、不锈钢、合金钢

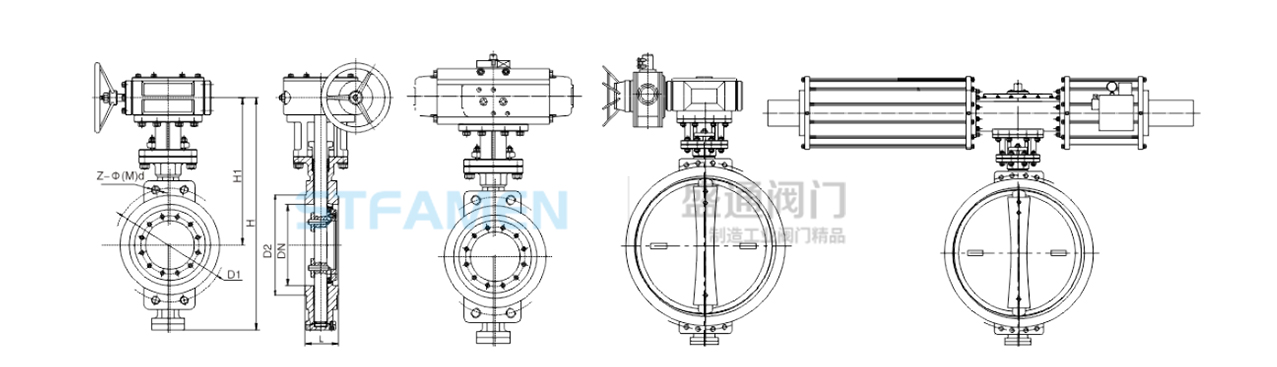

四：连接尺寸


DN		结构长度 L		外形尺寸(参考值)										法兰尺寸(标准值)				D373H WT(Kg)
				H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2180	48-42	2230	48-48	5300

DN		结构长度 L		外形尺寸(参考值)										法兰尺寸(标准值)				D373H WT(Kg)
				H	D373H			D673H			D973H			PN1.6MPa		PN2.5MPa
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	110	4-18	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	145	4-18	145	8-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	240	8-22	250	8-26	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1590	36-48	1640	36-62	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1820	40-56	1860	40-62	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	2020	44-56	2070	44-70	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2230	48-62	2300	48-70	5300
