蜗轮法兰式软密封蝶阀

蜗轮法兰式软密封蝶阀

  • 1、D341X蜗轮法兰式软密封蝶阀设计新颖、合理,结构独特,重量轻,启闭迅速。 2、操力矩小,操作方便,省力灵巧。3、可以任何位置安装、维修方便。 4、密封件可以更换,密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
立即咨询
全国热线400-1111-665

详情介绍



D341X蜗轮法兰式软密封蝶阀产品概述:

D341X蜗轮法兰式软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D341X蜗轮法兰式软密封蝶阀特点

1、D341X蜗轮法兰式软密封蝶阀设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

D341X蜗轮法兰式软密封蝶阀执行标准:

设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D341X蜗轮法兰式软密封蝶阀主要技术参数

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

D341X蜗轮法兰式软密封蝶阀主要零件的材质

零件名称

材料

阀体

各种橡胶、聚四氟

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

球墨铸钢、铸钢、合金钢、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨

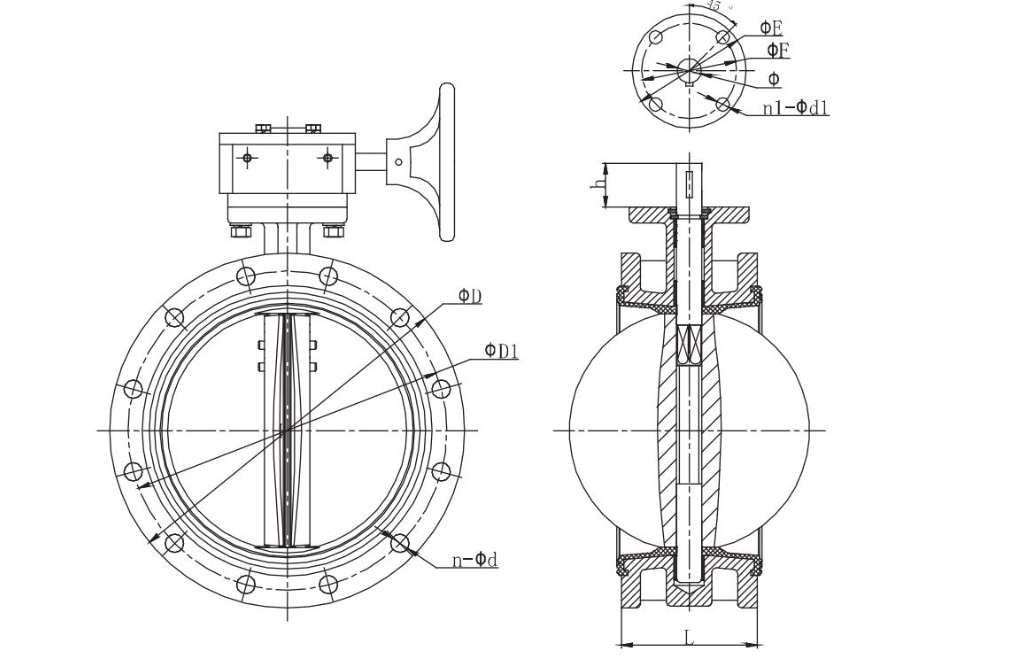

主要连接及外形尺寸

公称通径

结构
长度

外形尺寸(参考值)

连接尺寸(标准值)

参考
重量

0.6MPa

mm

inch

L

H

H0

A

B

D

D1

D2

n-d

50

2

108

63

306

180

200

140

110

88

4-14

13

65

21/2

112

70

321

180

200

160

130

108

4-14

14

80

3

114

83

346

180

200

190

150

124

4-18

15.5

100

4

127

105

387

180

200

210

170

144

4-18

19.5

125

5

140

115

411

180

200

240

200

174

8-18

25.5

150

6

140

137

447

270

280

265

225

199

8-18

28.5

200

8

152

164

572

270

280

320

280

254

8-18

48

250

10

250

206

646

270

280

375

335

309

12-18

69

300

12

270

230

738

380

420

440

395

363

12-22

91

350

14

290

248

761

380

420

490

445

413

12-22

110

400

16

310

289

877

450

470

540

495

463

16-22

140

450

18

330

320

938

480

490

595

550

518

16-22

180

500

20

350

343

993

480

490

645

600

568

20-22

215

600

24

390

413

1131

480

490

755

705

667

20-26

290

700

28

430

478

1476

640

660

860

810

772

24-26

560

800

32

470

525

1533

640

660

975

920

878

24-30

910

900

36

510

585

1655

750

860

1075

1020

978

24-30

1500

1000

40

550

640

1765

850

900

1175

1120

1078

28-30

1750

1200

48

630

755

1995

850

900

1405

1340

1292

32-33

2180

1400

56

710

910

2310

1000

925

1630

1560

1510

36-36

2400

1600

64

790

1030

2595

1000

925

1830

1760

1710

40-36

2870

1800

72

870

1140

2810

1100

980

2045

1970

1918

44-39

3380

2000

80

950

1250

3100

1100

980

2265

2180

2180

48-42

4010
