电动低负载烟气蝶阀

电动低负载烟气蝶阀

  • 1、采用独特的结构设计,用钢板焊接加工而成,是一种机构简单、重量轻、外形美观、流畅阻力系数小,流通能力大。 2、可采用后座式结构,阀杆与阀体之间不会因温度影响使阀轴抱死现象。 3、独特的防尘结构设计、采用隔断式将介质隔断自阀腔里面流动,针对含尘量大、温度高以及严苛工况。 4、高温烟道阀配备高支架散热功能,减少阀杆导热上去传导到执行器上,有效降低温度适执行器在合理温度下正常工作。 5、产品经过三维动态模拟、配合钣金激光切割机精准切割下料,阀体焊接自动变位机焊接、蝶板内腔采用手持激光焊接技术、用先进的工艺技术和设备制作出完美的产品。
立即咨询
全国热线400-1111-665

详情介绍

一、性能规范用途及特点



本系列通风蝶阀、低负载蝶阀在吸收国内外技术的基础上,根据用户的实际工况而设计的新一代烟气、废气、腐蚀性气体、含尘量大专用阀。广泛用于环保、电厂、化工、冶金、高温系统等行业。

其特点设计独特型、轻便、扭矩轻、耐高温、耐冲击、耐腐蚀、切断速度快、质量可靠。安装不受任何限制,也可实现就地控制以及远程PLC控制要求,是现代流体切断、调节控制最理想阀门控制信号

(4-20MA~0-10V)等多种方式,产品深受广大用户信赖。


特点:

   1、采用独特的结构设计,用钢板焊接加工而成,是一种机构简单、重量轻、外形美观、流畅阻力系数小,流通能力大。

   2、可采用后座式结构,阀杆与阀体之间不会因温度影响使阀轴抱死现象。

   3、独特的防尘结构设计、采用隔断式将介质隔断自阀腔里面流动,针对含尘量大、温度高以及严苛工况。

   4、高温烟道阀配备高支架散热功能,减少阀杆导热上去传导到执行器上,有效降低温度适执行器在合理温度下正常工作。

   5、产品经过三维动态模拟、配合钣金激光切割机精准切割下料,阀体焊接自动变位机焊接、蝶板内腔采用手持激光焊接技术、用先进的工艺技术和设备制作出完美的产品。


主要性能规范:


公称直接:DN(mm)     50~4000

公称压力:PN(MPA)    0.01~0.6

适用温度:t()  -25~1300

用介质:空气、烟气、废气、腐蚀性气体、含尘气体等

介质流向:任意方式均可、特定方式

泄漏率:0泄露、1~0.6%~1%~1.5

驱动方式:手柄、蜗轮蜗杆、电动、气动、电液联动、电磁式、链条式

设计标准:GB/T12238-2008JB/T8692-1998D-LD2000

法兰标准:JB/T81-94GB/T9119-2010HG/T20592-09、非标订制

结构长度:GB/T1221-2005

实验标准:GB/T13927-2008JB/T9092-99(针对0泄露阀)

主要零件材料:

阀体:Q235Q345SUS304SUS321SUS316L22052507310SS

蝶板:  Q235Q345SUS304SUS321SUS316L22052507310SS

阀轴:45#2CR13SUS304SUS316L17-4PHXM-1922052507310SS

特材高温材质:INCOENL600601625  GH3030303927475188RA330800HT等系列特材。

填料:EPDMPTFE、高温柔性石墨、低益散组合填料

密封面:硅胶、氟橡胶、陶瓷纤维

轴承:UCFU系列、NKS系列、UCP系列、哈轴推力球轴承系列

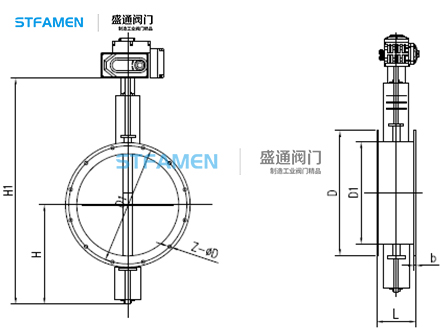

产品尺寸:

DN

L

D

D1

b

Z-D

光杆扭矩

100



100

205

170



6

4-18

20nm

125

235

200

8-18

20nm

150

260

225

8-18

30nm

175

290

255

8-18

30nm

200


    140

315

280



8

8-18

50nm

225

340

305

8-18

50nm

250

370

335

12-18

100nm

300

    170

435

395

12-23

100nm

350

485

445

12-23

150nm

400


190

535

495

16-23

150nm

450

590

550


    10

16-23

150nm

500

640

600

20-23

200nm

550

690

650

20-23

200nm

600


210

705

705



12

20-25

250nm

700

860

810

24-25

250nm

800

975

920

24-30

300nm

900



250

1075

1020

24-30

350nm

1000

1175

1120

28-30

500nm

1100

1275

1220



14

28-30

500nm

1200

1375

1320

32-30

700nm

1300

1475

1420

32-30

700nm

1400


300

1575

1520

36-30

800nm

1500

1690

1630

36-30

800nm

1600

1785

1730



16

40-30

1000nm

1700


350

1890

1830

40-30

1200nm

1800

1985

1930

44-30

1400nm

1900

2090

2030

44-30

1600nm

2000

2185

2130

48-30

2000nm

2100





   400

2285

2240





18

48-30

2200nm

2200

2405

2340

52-33

2400nm

2300

2505

2440

52-33

2600nm

2400

2605

2540

56-33

3000nm

2500

2705

2640

56-33

3500nm

2600

2805

2740

60-36

4000nm

2700

2905

2840

60-36

4500nm

2800

3030

2960

64-39

5000nm

2900

3130

3060

64-39

5500nm

3000

3230

3160

64-39

6000nm
