气动方形插板阀

气动方形插板阀

  • 产品概述 插板阀是一种粉料、晶粒料、颗粒料及小块物料的流世或输送世的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流昼变化或迅速切断。产品特点 1、可配多种驱动装置、手轮、链条式、气动、电动、电液动。 2、结构简单、操纵灵活、重量轻、无卡阻,特别适用于各类固体物料和50mm左右块状、固状物料的输送及流世调节,安装不受角度限制,操作方便,能随时调整尺度。
立即咨询
全国热线400-1111-665

详情介绍

阀门型号:LMD-I系列插板阀

产品概述

      插板阀是一种粉料、晶粒料、颗粒料及小块物料的流世或输送世的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流昼变化或迅速切断。

产品特点

  1、可配多种驱动装置、手轮、链条式、气动、电动、电液动。

  2、结构简单、操纵灵活、重量轻、无卡阻,特别适用于各类固体物料和50mm左右块状、固状物料的输送及流世调节,安装不受角度限制,操作方便,能随时调整尺度。

 。

产品性能

公称直径:DN(mm)

           200~2000

公称压力:PN(MPA)

          0.25~0.6MPA

适用温度:t(

     -25~250℃  (橡胶密封)

高温型:t(

     -25~850℃  (1.5~3%泄漏量)

适用介质:

 空气、烟气、各类物料、块状型介质50mm

连接方式:

           法兰式

安装方向:

          水平、垂直

驱动方式:

      手动、链条、气动、电动、液动

电压:

    DC24VAC220VAC380VAC415V

输入信号:

            开关量


 产品零部件

阀体:

     碳钢、不锈钢、合金钢

闸板:

     碳钢、不锈钢、合金钢

螺杆:

     45#2CR13、不锈钢

压盖:

      碳钢+不锈钢

填料:

   石墨+聚四氟乙烯+陶瓷纤维

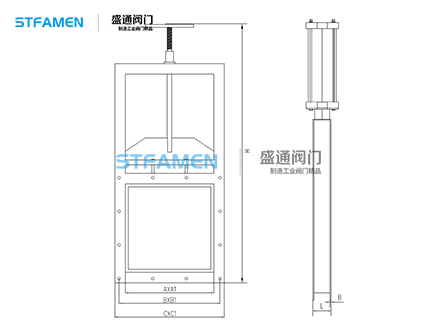

插板阀尺寸图:



类别

A×A 1

B×B 1

C×C 1

H

L

Z-d

单向

200×200

256×256

296×296

820

100

8-Φ12

245×245

305×715

341×751

925

100

8-Φ14

250×250

306×306

346×346

930

100

8-Φ14

300×300

356×356

396×396

1050

100

8-Φ14

400×400

456×456

496×496

1250

100

12-Φ14

450×450

510×510

556×556

1350

120

12-Φ18

490×490

550×550

596×596

1440

120

16-Φ18

500×500

560×560

606×606

1500

120

16-Φ18

600×600

660×660

706×706

1710

120

16-Φ18

700×700

770×770

820×820

1940

140

20-Φ18

800×800

870×870

920×920

2140

140

20-Φ18

900×900

974×974

1030×1030

2410

160

24-Φ18

980×980

1054×1054

1110×1110

2570

160

24-Φ23

1000×1000

1074×1074

1130×1130

2610

160

24-Φ23

双向

600×600

660×660

706×706

2010

120

16-Φ18

600×1000

660×1074

706×1130

2870

120

20-Φ23

700×700

770×770

820×820

2130

140

20-Φ18

800×800

870×870

920×920

2240

140

20-Φ18

900×900

974×974

1030×1030

2660

160

20-Φ23

1000×1000

1074×1074

1130×1130

2870

160

24-Φ23

1100×1100

1180×1180

1240×1240

3120

180

28-Φ23

1200×1200

1280×1280

1340×1340

3310

180

32-Φ23




注 : LMD- 单向 I- 手轮 Ⅱ - 链轮,距地面小于 1.7 米用手轮,大于 1.7 米用链轮
           链条节数 M=0.105X-113 ( X 是丝杆中心离地面度度)

单向插板门 的安装使用

1. 安装前须检查插板阀腔内和密封面等部位,不允许有污物或砂粒附着 ;

2. 各连接部位螺栓 要求均匀拧紧 ;

3. 检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活 ;

4. 用户在安装插板阀前,必须校对阀门型号,连接尺寸及注意介质流向,保证与

阀门要求一致性 ;

5. 用户在安装插板阀时,必须预留阀门驱动的必要空间 ;

6. 驱动装置的接线须按线路图进行 ;

7. 单向插板门 必须定期保养,不得随意碰撞及挤压,以免影响密封 。
