高温超高温水冷蝶阀(最高耐温1300℃)

水冷式超高温蝶阀广泛应用于冶金、化工、建材、电站等行业中的超高温气体管道中，作为高温气体介质流量调节或切断装置，可与各种执行器配套使用组成不同性能设备。产品特点：采用优质碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层优质耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，工作温度可达1300（瞬时温度1400），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。

全国热线400-1111-665

一、阀门型号：GsD941W-1Px-2.5C/P/R

产品概述：

水冷式超高温蝶阀广泛应用于冶金、化工、建材、电站等行业中的超高温气体管道中，作为高温气体介质流量调节或切断装置，可与各种执行器配套使用组成不同性能设备。

产品特点：

采用优质碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层优质耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，工作温度可达1300（瞬时温度1400），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。

安装使用及配套说明：

1、阀板转角：090度冷却水消耗量（0.0025---0.01)DNM/h (根据介质温度和口径而定）。

2、用户在进出口处的两个流量调节阀进行调节进口处的进水量，使出口处水温≤60～80℃，并调节出口的水流速大于进口处的流速，同时在阀门使用前确保阀板内腔注满水。

3、确保冷却水足够循环，当流量开关报警时必须及时处理。

4、当手动操作时，不得在手轮上再增加辅助杠杆，手轮顺时针旋转为阀开，反之为阀关。

5.本阀可不平或垂直安装，但阀轴应处于水平位置，非水平安装请注明夹角，本阀可按使用要求设计制造，电动装置不允许做起吊用，并严禁碰撞。

6.确保进出水管道系统畅通，同时出水管应高出阀门位置。

7.执行机构技术参数及原理接线图请参阅执行机构说明书。需附件请注明（伺服放大器，电动操作器，控制箱，配法兰等）注：冷却水为0.3MPA软化水，水温≤30℃，冷却水消耗量为（0.01～0.03）DNm3/h。

产品性能

产品零部件

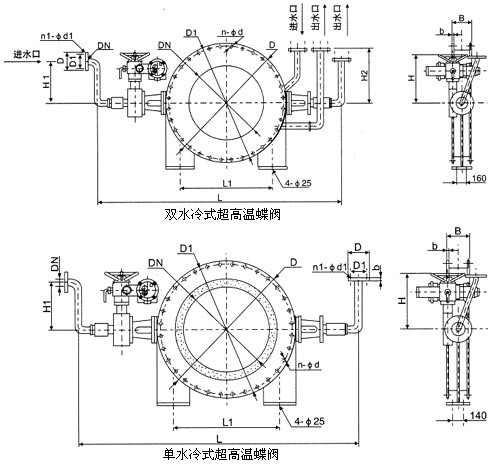

外形连接尺寸表:


备注：一、订货前请先注明阀门温度、结构使用单层水冷或者双层水冷或附数据表。
